电浮筒液位计 -澳门金沙投注网址

1、概述 MK3010系列智能型电浮筒式液位计是本公司研制消费的智能型液位控制器组装而成的产物。仪表可用来丈量液位、界位或密度,能输入4~20MA规范直流信号,应用HART通讯协议的D
订购热线:0517-86994696
立刻征询

产物特点/Product features-----------------------------------------------------------◆◆

概述
   MK3010系列智能型电浮筒式液位计是本公司研制消费的智能型液位控制器组装而成的产物。仪表可用
来丈量液位、界位或密度,能输入4~20MA规范直流信号,应用HART通讯协议的DLC3000系列智能型液
位控制器还可存取对进程操纵至关紧张的信息。运用与DLC3000系列智能液位控制器相兼容的275型HART
通讯器,可获取来自进程、智能液位控制器或浮筒丈量室的信息。HART通讯器可衔接在智能液位控制器的
现场接线盒上。由于运用HART通讯器,用户可盘问、组态、标定或测试智能液位器。应用HART协议,对
来自现场的信息可下载到控制零碎中或按单个回路的信息承受。
    MK3010系列智能型浮筒式液位计由智能液位控制器与浮筒丈量室、丈量机构、浮筒、扭力管等构成。
浮筒浸没在丈量室内的液位中,与扭力管零碎刚性衔接。扭力管零碎接受的力气是浮筒自重减去浮筒所受
的液体浮力的净值,在这种协力作用下的扭力管改变肯定角度。被测液体的地位、密度或界位上下的变革
惹起浮筒地位的变革,该变革被通报到扭力管组件,使其发生旋转。扭力管的旋转活动通报到智能液位控
制器杠杆上,使牢固在杠杆组件上的磁铁发作位移,改动了由霍尔效应传感器检测的磁场。该传感器将磁
场信号转换为电信号。DLC3000系列智能液位控制器彩微控制器与相干的电子线路丈量进程变量,提供电
流输入,驱动液晶表现器(LCD)及提供HART通讯才能。微控制器接纳经情况温度赔偿与线性化了的信号,
同时也赔偿由于进程温度变革而惹起的液体密度的变革。数/模(D/A)输入线路承受微控制器的输入并提
供4~20MA电流输入信号。LCD可表现模仿量输入、进程变量(液位、界位上下或密度)、进程温度(若
装置了RTD)、扭力管旋转角度及表现变量的百分数范畴等。

技能参数/Technical parameters-------------------------------------------------------◆◆

次要技能目标
丈量范畴:300mm~4000mm
参考精度:±0.5%FS
独立线性度:±0.5%FS
电源:12V~30VDC;控制器内有反极性维护
输入信号:模仿量:4~20mADC
               数字量:HART 1200波特移频健控(FSK)
液晶表现LCD:模仿量或液位、界位、温度、扭力管转角及百分数范畴
最小密度差:不小于0.1g/cm3
任务条件的影响:供影戏响:当电压在规则电压的最小值与最大值间变革时,输入变革<±0.2%FS
                        温度影响:任务温度在-40~80℃内变革时,输入变革<±0.03%FS/℃
报警跳线:DLC3000能对停止自诊断,也能组态成表现进程变量的上下报警。当上下报警或检出一个毛病
          时,模仿量输入信号将表现低于4mA或高于20mA,仪表出厂时普通是将跳线置于高位上。
防护品级:NEMA4X及IEC60529IP66.
电气接口:2个1/2-14NPT内螺纹,一个在底部,另一个在接线盒后面。可提供M20的转换头。
情况温度与湿度

条件     正常温度                                 运输与储存温度            名义参考值
情况温度            -4080 -40176°F -4580 -50176°F 25 77°F
情况绝对温度 095%(无冷凝) 095%(无冷凝) 40%
留意事变:
1、电气装置必需准确,以避免由于电噪声惹起的偏差,应接纳屏蔽电缆;
2、接纳有充足截面积的平凡铜线跨接接线,以包管液位控制器端子的电压不低于12.0V;
3、信号线不需求接纳屏蔽线,但为了失掉最好的结果,发起接纳双绞线。

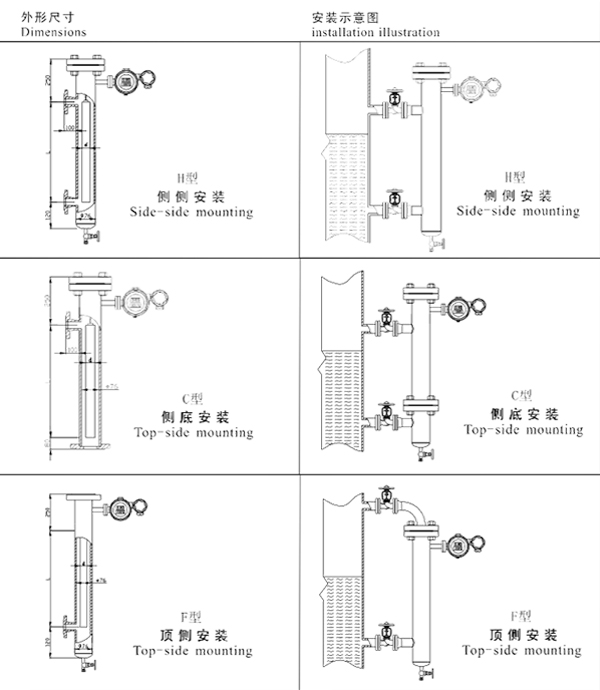

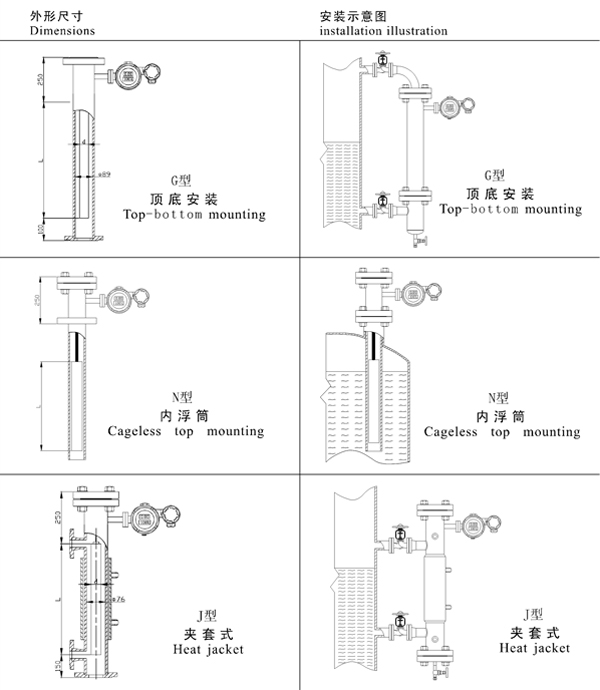

产物形状尺寸/Product dimensions-----------------------------------------------------◆◆
